玻璃鱗片防腐
作者：hengke來(lái)源：河北君正防腐保溫有限公司時(shí)間：2019-04-16 04:07訪(fǎng)問(wèn)量：
描述：玻璃鋼鱗片防腐主要是用于鐵管、鑄鐵管、混凝土管中內(nèi)部防腐，也適用于各種大型儲(chǔ)罐，或者各類(lèi)鋼結(jié)構(gòu)及污水池、地下室、樓頂中。具有高抗?jié)B透性、高粘接強(qiáng)度、施工方便、耐化學(xué)性、抗?jié)B透性能強(qiáng)、施工完后表面平整光滑，加工后性能優(yōu)良。若有疑問(wèn)，請(qǐng)致電我公司客服。

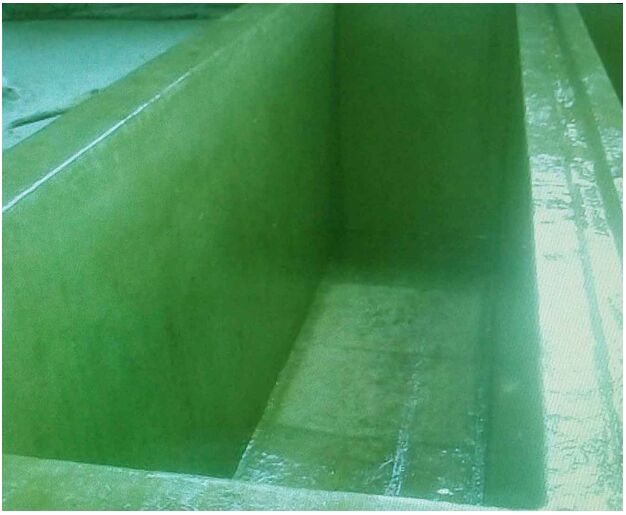

玻璃鱗片防腐
玻璃鋼鱗片防腐主要是用于鐵管、鑄鐵管、混凝土管中內(nèi)部防腐，也適用于各種大型儲(chǔ)罐，或者各類(lèi)鋼結(jié)構(gòu)及污水池、地下室、樓頂中。具有高抗?jié)B透性、高粘接強(qiáng)度、施工方便、耐化學(xué)性、抗?jié)B透性能強(qiáng)、施工完后表面平整光滑，加工后性能優(yōu)良。若有疑問(wèn)，請(qǐng)致電我公司客服。
一、玻璃鱗片防腐特點(diǎn)：
1、具有獨(dú)特的抗?jié)B透屏障，腐蝕性氣體滲透率低；
2、良好的耐水、、堿、部分溶劑及其它一些特殊化學(xué)介質(zhì)性能；
3、硬化收縮小，與多種基材粘結(jié)性強(qiáng)，易局部修補(bǔ)；
4、高韌性，良好的力學(xué)性能，適應(yīng)溫度驟變；
5、100%交聯(lián)固化，表面硬度高，有良好的耐磨蝕性；
6、建議長(zhǎng)期使用溫度：濕態(tài)140℃，干態(tài)170-190℃。
二、玻璃鱗片防腐施工方案：
1、施工溫度宜在15—20℃之間，濕度不大于80%。
2、涂抹時(shí)先底層，后中層，在面層。
3、除銹6小時(shí)內(nèi)，采用易揮發(fā)的溶劑將基層表面擦洗一遍，待溶劑
揮發(fā)后噴涂底漆。
4、在底漆干后進(jìn)行鱗片膠泥施工。鱗片膠泥的施工宜采用抹涂和滾相結(jié)合，一次抹厚度（1mm）左右，一般分兩次完成，后一道工序在前一層膠泥干后（一般間隔一天）在進(jìn)行。
5、涂抹時(shí)，抹刀與基層保持一定的角度，沿抹刀的尖角按銳角方向推抹，盡量把膠泥和基層間的空氣擠出，涂抹沿一個(gè)方向進(jìn)行，不得堆料攤抹。
6、為消除氣泡，采用專(zhuān)用的消泡滾滾壓。
三、玻璃鱗片防腐質(zhì)量要求：
1、厚度<10u
2、生產(chǎn)過(guò)程中，不得混入雜物，保持產(chǎn)品潔凈
3、成品中不得有結(jié)塊和互粘附等現(xiàn)象
四、玻璃鱗片防腐檢驗(yàn)、驗(yàn)收：
等防腐層施工完畢并固化后，對(duì)施工過(guò)的防腐層根據(jù)設(shè)計(jì)要求進(jìn)行質(zhì)量檢測(cè)，
檢測(cè)分為目測(cè)、厚度檢測(cè)、針孔檢測(cè)。當(dāng)沒(méi)有達(dá)到設(shè)計(jì)要求時(shí)，需要對(duì)防腐層進(jìn)行修補(bǔ)，修補(bǔ)過(guò)程與鱗片襯里的施工過(guò)程近似。
1.目測(cè)：要求防腐層表面整體均勻、平整，無(wú)漏涂，無(wú)特別明顯的不均勻狀況。
2.厚度檢測(cè)：通過(guò)電磁測(cè)厚儀進(jìn)行厚度檢測(cè)，根據(jù)設(shè)計(jì)厚度要求進(jìn)行檢測(cè)，每平方米測(cè)3個(gè)點(diǎn)，要求達(dá)到襯里設(shè)計(jì)厚度的要求，當(dāng)厚度達(dá)不到要求時(shí)再涂抹一層鱗片膠泥，達(dá)到設(shè)計(jì)厚度的要求，并通過(guò)厚度檢測(cè)合格后為止。煙道部位的鱗片襯里厚度為2mm。
3.電火花檢測(cè)：通過(guò)電火花檢測(cè)儀對(duì)防腐層進(jìn)行100% 全面針孔檢測(cè)，當(dāng)發(fā)現(xiàn)存在針孔時(shí)要進(jìn)行修補(bǔ)直至通過(guò)電火花檢測(cè)合格
4.表面處理（通過(guò)打磨來(lái)完成，即對(duì)不合格部位打磨至底層）——鱗片膠泥涂抹——檢測(cè)。 電火花檢測(cè)的電壓為7000V。（每增加1mm檢測(cè)電壓增加3000V）
5.當(dāng)一切防腐層檢測(cè)合格后，在內(nèi)襯層表面涂刷一層面漆。面漆的涂刷及環(huán)節(jié)要求與底漆相同。根據(jù)現(xiàn)場(chǎng)環(huán)境溫度按照相應(yīng)的比例在面漆中加入固化劑和促進(jìn)劑攪拌均勻后使用（注意：促進(jìn)劑和固化劑嚴(yán)禁同時(shí)加入，應(yīng)當(dāng)先加入促進(jìn)劑攪拌均勻后再加入固化劑攪拌均勻）。
